台车式卷扬启闭机 移动式卷扬启闭机
物品单位 价格 品牌
12000 旺佳
  • 货号:QPQ QPK QPG
  • 发布日期: 2020-06-06
  • 更新日期: 2021-12-03
产品详细说明
外型尺寸 定制
品牌 旺佳
货号 QPQ QPK QPG
用途 水利设备
型号 卷扬启闭机
制造商
是否进口

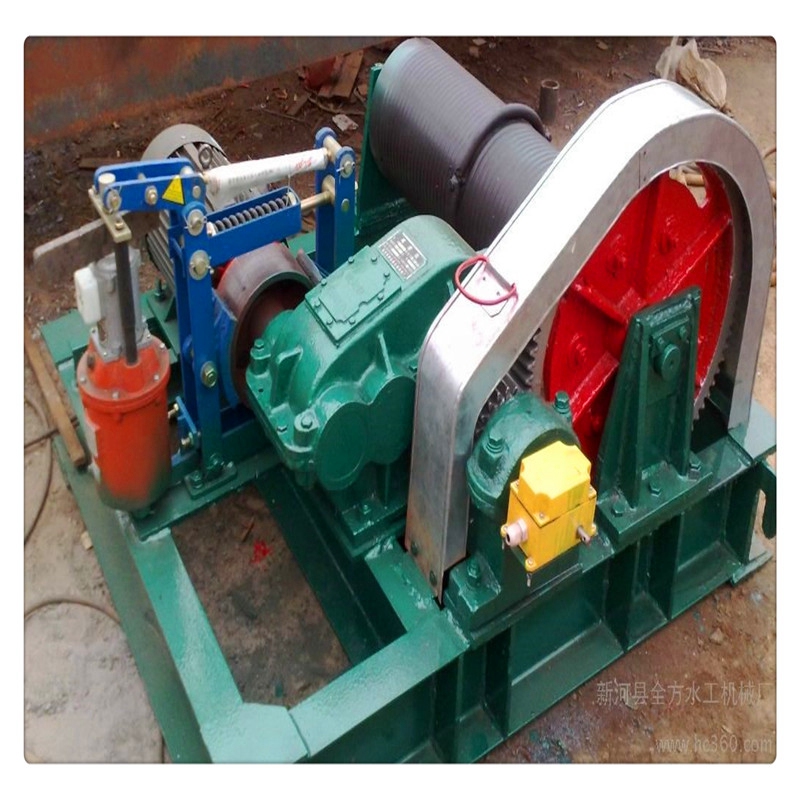

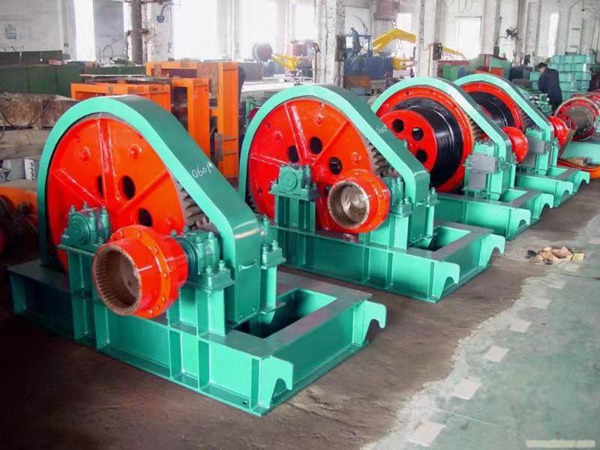

 卷扬启闭机(又叫绞车)主要由电动机、联轴器、传动轴、交油制动器、减速器、开式齿轮、卷筒、滑轮系、电器控制箱及机架组成,具有结构紧凑承载能力大,紧急情况下启闭迅速等优点。
本产品分为固定式、移动式,并有单吊点和双吊点供用户选用。
其规格型主要有:QPQ型普通卷扬式启闭机、QPK型快速卷扬式启闭机、QPG型高扬程卷扬式启闭机、QHQ型弧门卷扬启闭机、QPT型移动式卷扬启闭机。根据用户需要可加设手摇装置。以上产品启闭吨位为6-125T,可与平板、弧形闸门配套使用。
适用于大、中、小型水库、河流及水利水电工程项目中。
1、本系列启闭机可分为单吊点和双吊点两种,启门力QPQ、QPG、QPT型为50kN-2500kN;QPT型为50kN-1250kN,供用户选用。

2、QPQ QPK QPG QPT系列产品的启门力或持住力是按照GB/783-65起重机械起重量系列规定优先系列选定。
3、QPQ QPK QPT QPG系列启闭机不能做也合斜吊运行。
4、QPG QPK QPT QPG系列启闭机的钢丝绳采用6W(19)型,公称抗拉强度1550~1700N/mm2。钢丝绳随机供应,常规每单机供40m。
5、启闭机设有上下行程限位开关作极限保护运行。
6、启闭机的吊点中心距应按参数中规定的范围内选择正确数值。
7、启闭机械强度按轻型工作级别计算,电动机按智期运行;若工作级别需提高,用户应提出,然后更换启闭机制造图样种类,制造并供货。
8、闸门吊耳的外形及动滑轮销轴的连接方式应根据启闭机动滑轮与闸门连接的销轴尺寸来决定。
9、QPK系列启闭机有快速、慢速两种下降速度,慢速是正常通电情况下的速度;快速是电机不通电靠闸门自重(或水柱压力)等荷重作用下带动机快速下降,其快速值受调速器控制,不得超过5m/min,快速闭门时间一般为2min。
10、启闭机启门高度;用户应提供参数值或给出闸门销轴中心至启闭机底座距离,有拉杆时则销轴中心应为*位置一节的上轴孔中心。
11、启闭机基础布置图及作用在基础上的负荷仅供水工建筑设计时参考。
12、用户特殊要求双方可协商解决。
13、随机供应的电气控制系统为单机单控。
14、用户选购件名录(另外计价):
a、用户提出特殊电控系统
b、手摇机构
c、机构工作级别为Q3-中,Q4-重时(增加的费用)
d、非本公司常规配置的过载保护及高度显示装置及其他附加要求
e、加长部分钢丝绳(单机超过40m时)
f、用户提供图纸与本公司比较,增加的材料部分及选用的超高性装置部分
15、本系列启闭机技术参数,如有变更,恕不另行通知,以公司*资料为准。
16、设备重量仅供需方设计时参考,不作为用户收货依据。
QPQ、QPK安装注意事项;
    1、安装时底座地基应牢固平整,留有底脚螺丝的位置,启闭机到位后,找平浇灌成型。
    2、先将钢丝绳绕在平衡轮上,绳长两边均分,通过动滑轮组把钢丝绳绕上去,同时把两端固定在卷筒端部。
卷扬式启闭机安装及保养
启闭机调试
     1、在无荷载的情况下,保证三相电流不平衡不超过正负10%,并测出电流值。
     2、上下限位的调节:当闸门处于全闭的状态时,将上限压紧上行程开关并固定在螺杆上。当闸门处于全开时,将下限位盘压紧下行程开关并固定在螺杆上。
     3、启闭机的主令控制器调整,必须保证闸门升降到上、下限位时的误差不超过1cm。
     4、安装后,一定要作试运行,一作无载荷试验,即让螺杆作两个行程,听其有无异常声响,检测安装是否符合技术要求。二作载荷试验,在额定载荷下,作两个行程,观察螺杆与闸门的运行情况,有无异常现象。确认无误后方可正式运行。
     1、操作人员必须掌握启闭机的结构、性能与操作方法,并有一定的机械知识,以确保机器的正常运转。
     2、操作前,对起闭机进行全面检查,个部位润滑情况是否良好,螺栓有无松动。电动启闭时检查电源线路是否接通,开关是否良好。
     3、电动运转时,操作人员不得离开现场,发现问题立即停机。
     4、启闭机维修时,必须清除载荷。
     5、在使用时,需随时由注油孔注入润滑油,要经常保持足够的润滑油,螺杆要定期清除油垢,涂护新油,以防锈蚀。
